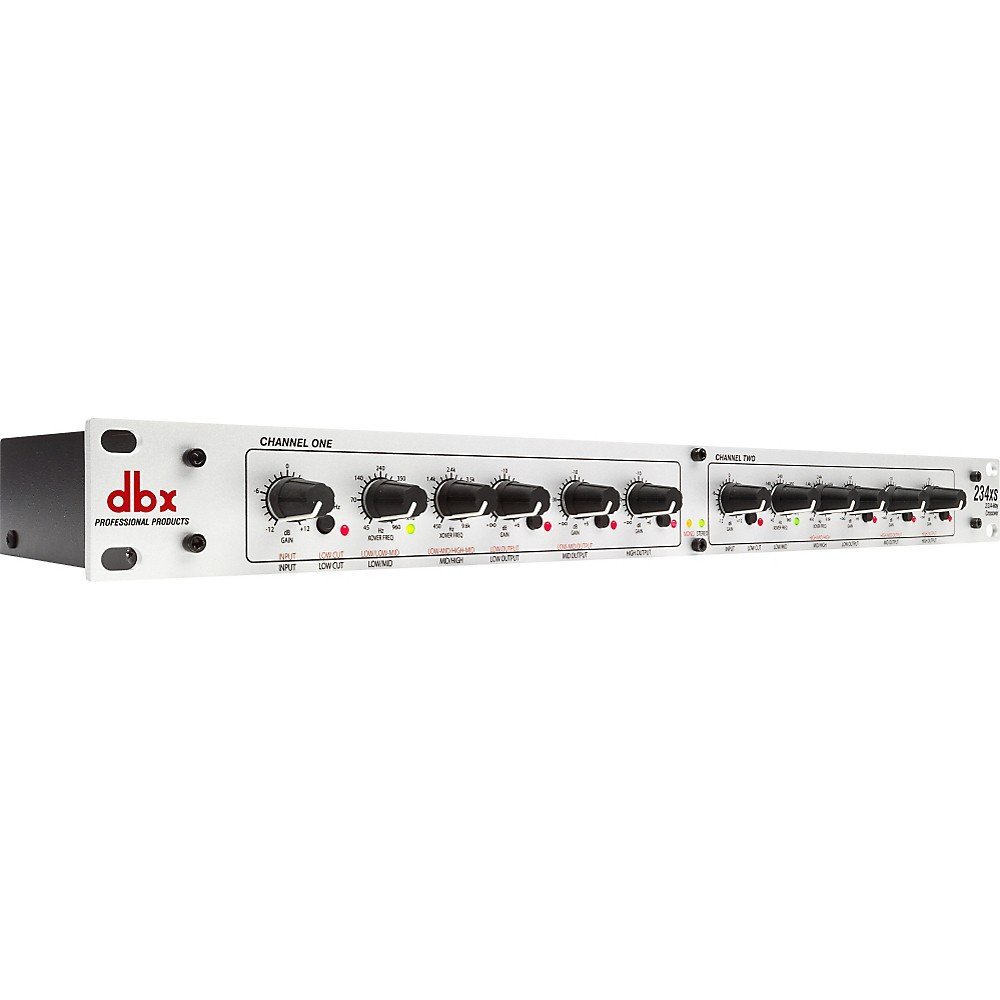

dbx 234XS Stereo 2/3 Way, Mono 4 Way Crossover

dbx 234XS Stereo 2/3-Way, Mono 4-Way Crossover

Overview

dbx 234XS adalah professional active crossover yang dirancang untuk membagi sinyal audio ke beberapa rentang frekuensi sebelum masuk ke power amplifier. Mendukung konfigurasi Stereo 2-Way, Stereo 3-Way, atau Mono 4-Way, serta menggunakan Linkwitz-Riley 24 dB/Octave untuk menghasilkan transisi frekuensi yang halus dan respons sistem speaker yang optimal.

Spesifikasi Utama

Tipe: Active Loudspeaker Crossover
Model: 234XS
Brand: dbx
Mode Operasi: Stereo 2-Way / Stereo 3-Way / Mono 4-Way

Input:

• 2 × XLR Balanced

Output:

• 6 × XLR Balanced

Filter Type: Linkwitz-Riley 24 dB/Octave
Crossover Frequency:

• 45 Hz – 960 Hz
• 450 Hz – 9.6 kHz (×10 Range)

Frequency Response: <3 Hz – >90 kHz (+0/-3 dB)
Bandwidth: 20 Hz – 20 kHz (+0/-0.5 dB)
Dynamic Range: >106 dB
THD+Noise: <0.004% @ +4 dBu
Maximum Input Level: +22 dBu
Maximum Output Level: >+20 dBu
Power Supply: AC 100–240V, 50/60Hz
Power Consumption: 15 W
Rack Size: 1U Rack Mount
Dimensi: 483 × 175 × 44 mm
Berat: ±1,8 kg

Fitur

• Stereo 2-Way, Stereo 3-Way, atau Mono 4-Way operation.
• Linkwitz-Riley 24 dB/Octave crossover filter.
• Independent output level control pada setiap output.
• Phase Reverse switch untuk setiap output.
• 40 Hz Low Cut Filter per channel.
• Mono summed subwoofer (LF Sum) output.
• ×10 Frequency Range Switch untuk rentang crossover lebih luas.
• Input dan output balanced XLR dengan RF filtering.
• LED indikator mode Stereo/Mono dan status filter.

Performa

Menghasilkan pembagian frekuensi yang presisi sehingga setiap driver speaker menerima rentang frekuensi yang sesuai. Hal ini membantu meningkatkan efisiensi sistem, mengurangi distorsi, serta menghasilkan kualitas suara yang lebih jernih dan seimbang pada aplikasi PA profesional, line array, maupun speaker multi-way.

Konektivitas

• 2 × XLR Balanced Input
• 6 × XLR Balanced Output
• IEC Power Input

Control Panel

• Crossover Frequency Control
• Output Level Control
• Phase Reverse Switch
• Low Cut Filter Switch
• Stereo/Mono Mode Switch
• ×10 Range Switch
• LF Sum Switch
• LED Status Indicator

Kelengkapan

• 1 Unit dbx 234XS Crossover
• Kabel Power AC
• User Manual
