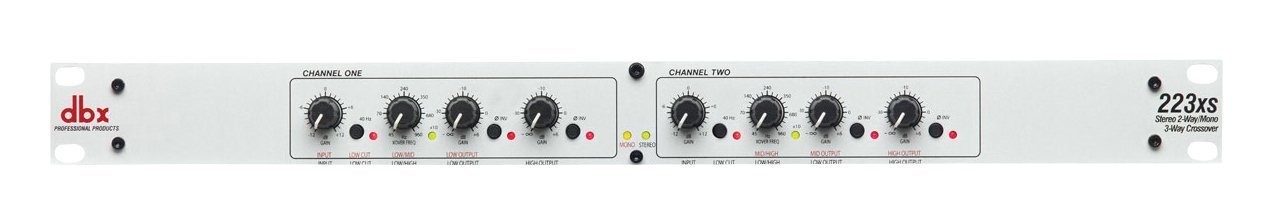

dbx 223XS Crossover, Stereo 2 Way and Mono 3 Way

dbx 223XS Stereo 2-Way / Mono 3-Way Crossover

Overview

dbx 223XS adalah professional active crossover yang dirancang untuk membagi sinyal audio ke beberapa rentang frekuensi sebelum masuk ke power amplifier. Mendukung konfigurasi Stereo 2-Way atau Mono 3-Way serta menggunakan Linkwitz-Riley 24 dB/Octave untuk menghasilkan transisi frekuensi yang halus dan performa speaker yang optimal.

Spesifikasi Utama

Tipe: Active Loudspeaker Crossover
Model: 223XS
Brand: dbx
Mode Operasi: Stereo 2-Way / Mono 3-Way

Input:

• 2 × XLR Balanced

Output:

• 4 × XLR Balanced

Filter Type: Linkwitz-Riley 24 dB/Octave
Crossover Frequency:

• 45 Hz – 960 Hz
• 450 Hz – 9.6 kHz (×10 Range)

Frequency Response: <3 Hz – >90 kHz (+0/-3 dB)
Bandwidth: 20 Hz – 20 kHz (+0/-0.5 dB)
Dynamic Range: >106 dB
THD+Noise: <0.004% @ +4 dBu
Maximum Input Level: >+22 dBu
Maximum Output Level: >+20 dBu
Power Supply: AC 100–240V, 50/60Hz
Power Consumption: 15 W
Rack Size: 1U Rack Mount
Dimensi: 483 × 175 × 44 mm
Berat: ±1,7 kg

Fitur

• Stereo 2-Way atau Mono 3-Way operation.
• Linkwitz-Riley 24 dB/Octave crossover filter.
• Independent output level control pada setiap output.
• Phase Reverse switch pada seluruh output.
• 40 Hz Low Cut Filter per channel.
• Mono summed low-frequency (subwoofer) output.
• ×10 Frequency Range Switch untuk rentang crossover lebih luas.
• Input dan output balanced XLR dengan RF filtering.
• LED indikator mode Stereo/Mono dan status filter.

Performa

Memberikan pembagian frekuensi yang presisi sehingga setiap driver speaker menerima rentang frekuensi yang sesuai. Hasilnya adalah sistem speaker yang lebih efisien, distorsi lebih rendah, dan kualitas suara yang lebih bersih untuk aplikasi PA profesional, speaker bi-amp, maupun sistem 3-way.

Konektivitas

• 2 × XLR Balanced Input
• 4 × XLR Balanced Output
• IEC Power Input

Control Panel

• Crossover Frequency Control
• Output Level Control
• Phase Reverse Switch
• Low Cut Filter Switch
• Stereo/Mono Mode Switch
• ×10 Range Switch
• LF Sum Switch
• LED Status Indicator

Kelengkapan

• 1 Unit dbx 223XS Crossover
• Kabel Power AC
• User Manual
