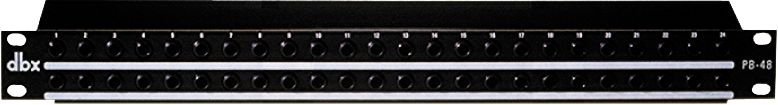

dbx PB48 48-Point 1/4″ Patchbay

dbx PB 48 48-Point 1/4″ Patchbay

Overview

dbx PB 48 adalah professional rack patchbay 48-point yang digunakan untuk mempermudah routing dan pengaturan koneksi antar perangkat audio seperti mixer, processor, efek, dan perangkat studio. Dilengkapi konfigurasi Half-Normalled dan De-Normalled yang dapat disesuaikan tanpa solder untuk kebutuhan studio maupun live system.

Spesifikasi Utama

Tipe: 48-Point Patchbay
Channel: 24 Channel Stereo/Mono Patch Points

Connector: 1/4″ TRS Phone Jack
Jumlah Patch Point: 48 Point (2 × 24)
Mode Normaling: Half-Normalled / De-Normalled
Input/Output: 48 Front Panel + 48 Rear Panel Connection
Jack Type: Balanced / Unbalanced TRS/TS
Material Kontak: Nickel-Silver Self Cleaning Contact
Power Supply: Passive (Tanpa Power)
Rack Size: 1U Rack Mount
Dimensi: ±482 × 44 × 68 mm
Berat: ±1,1 kg

Fitur

• 48 titik koneksi audio dalam format rack 1U.
• Konfigurasi Half-Normalled atau De-Normalled sesuai kebutuhan routing.
• Memudahkan akses koneksi mixer dan perangkat outboard.
• Mengurangi penggunaan jack input/output perangkat secara langsung.
• Mendukung koneksi balanced TRS maupun unbalanced TS.
• Konstruksi kokoh untuk penggunaan studio dan touring.

Performa

Memberikan sistem routing audio yang lebih rapi, cepat, dan fleksibel. Cocok untuk mengatur jalur sinyal antara mixer, compressor, equalizer, effects processor, recorder, dan perangkat studio lainnya tanpa perlu mencabut kabel dari perangkat utama.

Konektivitas

• 48 × Front Panel 1/4″ TRS Patch Point
• 48 × Rear Panel 1/4″ TRS Connection
• Balanced / Unbalanced Audio Connection

Control Panel

• 24 Module Patch Card
• Half-Normalled / De-Normalled Configuration
• Label Strip Area
• Front Panel Patch Access

Kelengkapan

• 1 Unit dbx PB-48 Patchbay
• User Manual
